实验Figure的制作中需要注意哪几点?

统计图(Figure)是用图形将统计资料形象化,利用线条高低、面积大小代表数量,通俗易懂,比文本与统计表更便于理解和比较。

在科技论文中,应根据资料的类型及表达目的选用合适的统计图。例如,对不同性质分组资料进行对比时可选用直条图,说明事物各组成部分的构成情况可用圆形图或百分直条图,用于表达连续性资料频数分布可用直方图,为表明一事物随另一事物而变化的情况选用线图,表达两种事物的相关性和趋势可用点图。


通常情况下,如果读者是同一领域的研究人员,他们看完论文的图片及图注就可以知道这篇文章大体所做的工作。因此,实验Figure的制作中需要注意以下几点:

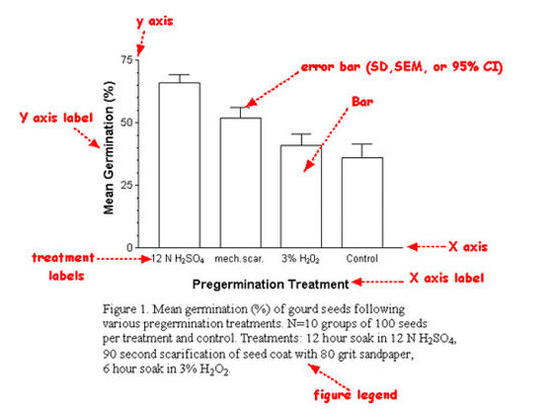

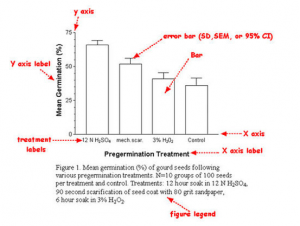

1 要标注好每一幅图片所展示的信息,但一般不超过250个英文单词。图片标注可以不写方法,但要标明n值。

2 为确保后面印刷的质量,请尽量用最高像素的图片并按相关顺序排列紧凑。

3 当采用柱状图时,优先用黑白色,然后是灰色或阴影的,最后才是彩色的。

4 不要为了起到装饰的效果而加一些额外的颜色、边框、小标记符号等。

5 图片中的标记要有区别于其他区域的大小和形状。

6 如果图片中有比例尺,要在图片标注中说明,而不是在图中指明。
